EF-204

La estación de intercom por cable EF-204 es la más avanzada y completa de la Serie E-200.

Capaz de gestionar 4 canales de comunicación distintos, esta unidad funcionará normalmente como elemento central o "cerebro" de la red de intercom por cable. Esta estación es además compatible con la serie de intercom inalámbrica ALTAIR WBS-200.

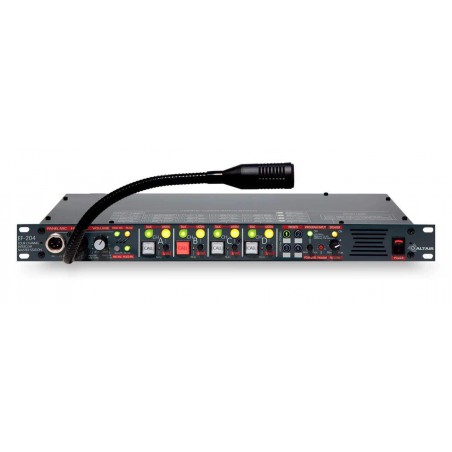

La unidad cuenta con un altavoz en miniatura de alta eficiencia y micrófono "gooseneck" (desconectable) incorporados. En cuanto a sus dimensiones, el modelo EF-204 se presenta en una caja estándar de 1 unidad de rack e incorpora la fuente de alimentación para proveer de energía a todos los dispositivos de la red de intercom. Dicha fuente de alimentación -cortocircuitable- puede alimentar hasta 60 petacas EM-201 ó 20 unidades de sobremesa ES-200.

Los 4 canales de comunicación independientes A, B, C y D, son fácilmente enlazables mediante la función "LINK" programable. Todos los dispositivos ALTAIR conectados a la red de intercom incorporan un microcontrolador que permite la ejecución de diversas funciones, como el muteado remoto, la función PTT (pulsar para hablar) momentánea o con enclavamiento o la interrupción condicionada del programa, entre otras.

Desde la estación EF-204 puede accionarse un apagado remoto de todos los micrófonos de la red de intercom, así como apagado remoto de los avisadores acústicos buzzers. Esta función fue especialmente conncebida para situaciones en las que el uso de avisadores acústicos no es posible (teatros y entornos con muy bajo ruido ambiente). En estos casos utilizaremos la función "CALL" luminosa.

La estación permite su uso como estación central única o bien como estación remota de sobremesa para instalaciones complejas (multipuesto-multicanal).

La estación cuenta además con un conector para headsets, y teclas "TALK", "LISTEN" y "CALL" para cada canal (ajuste individual del nivel de escucha por cada canal). Además, un bloque de 4 teclas programables permite establecer grupos de comunicación con acceso directo.

Otras ventajas adicionales son la entrada de programa (micro/línea) con control de volumen y envío a los canales asignados o la salida de micrófono para enviar indicaciones por megafonía (P.A.) con activación de relé multipropósito.

Capacidad: 60 petacas EM-201 y otras combinaciones.

Muteado remoto de todos los micrófonos (Mic-Kill) y Buzzers (Buzz-Kill) de todo el sistema en todos los canales A, B, C y D.

Pulsadores de llamada CALL, hablar TALK y escuchar LISTEN por canal.

Conmutadores LINK para encadenamiento de líneas.

Conexiones de expansión para apilar estaciones centrales EF-204.

Relé con conexión NO/NC para aplicaciones de control remoto: Tally, PTT para sistemas de WT, avisos de megafonía, etc.

Preselección interna de varias configuraciones como ganancia del micro, tensión Phantom, Interrupción de programa mediante teclas TALK,

accionamiento del relé, etc.
